柯索壓縮機(上海)有限公司-官網

全國免費熱線：400 080 2199

熱門關鍵字:

	后處理設備

	功　　率：0.4～13 【KW】
	氣　　量：1.0～85 【m3/min】
	排氣壓力：0.7～1.6【MPa】



	提高氣動工具及設備的使用壽命與可靠性，減少對氣動工具、設備及管路的
	維修次，將蕞終產品質量受水分影響的的可能性降到蕞低。


	全國免費熱線：400 080 2199


	雙級壓縮主機
	核心部件主機由公司統一提供，使用了先的轉子技術，專用型線，較佳線速
	度，始終處于高效運行狀態，高剛度設計轉子，杜絕內漏，確保長壽命可靠運行.

	優質永磁電機
	優質高消節能型設計，F級絕緣等級，IP54全封閉防塵電機，在較惡劣的工作環境也
	能安全運行


	電腦控制器
	強大完善的的控制和檢測功能，在保證壓縮機穩定運行的同時? ，還能為您提供卓越
	的操作體驗和精確的壓縮機運行參數自動故障報警、故障停機、維修報警和儲存故
	障信息，為您的壓縮機提供強有力的保護可靠地相序保護功能，在檢測到錯相時，
	能夠實現自動停機保護主機免受損害.通訊功能，實現多臺空氣壓縮機聯動控制和集
	中控制


	空氣過濾器
	全系列采用美國唐納森空濾，采用較高的容塵能力和較低的流動阻力設計，可濾除空
	氣中微小固體顆粒，過濾效率更佳，確保系統的各個零部件的功能正常運行和經濟的
	使用壽命。

	油氣分離器
	超大容量的油氣分離器，品質優越的油氣分離元件和氣、液過濾元件，配以設計先進
	的三次油氣分離技術，含油量控制在3ppm一下，保證壓縮空氣的高質量。


	高效冷卻器
	采用超大換熱面積設計，提高冷卻效率，有效防止機器高溫，內壁做防腐處理，適用
	更惡劣的工況，延長使用壽命。

	油過濾器
	采用航空用高端材料過濾的旋裝式油過濾器，效果比常規濾芯更高，有效延長主機正
	常使用壽命。


	進氣閥
	設計先盡的進氣閥，進氣調節范圍0-100%，容調閥調節，壓力損失小，動作穩定，
	壽命長。

	傳動系統
	傳動系統設計精良并經過長時間的耐久性測試穩定性好、運行可靠，使用壽命長；
	核心部件采用品牌，傳動精度和效率高。


	耐高壓不銹鋼管
	歐洲品牌，耐化學腐蝕和電化學腐蝕，可以在-270℃－400℃的溫度下長期安
	全工作，無論是高溫還是低溫，都不會析出有害物質，材料性能相當穩定。

	直聯驅動
	1:1直聯驅動，穩定高效；采用更成熟的分體式直聯驅動，較一體式驅動可靠性更
	高，更易于維護；進口品牌，大尺寸聯軸器，確保驅動系統超長壽命。

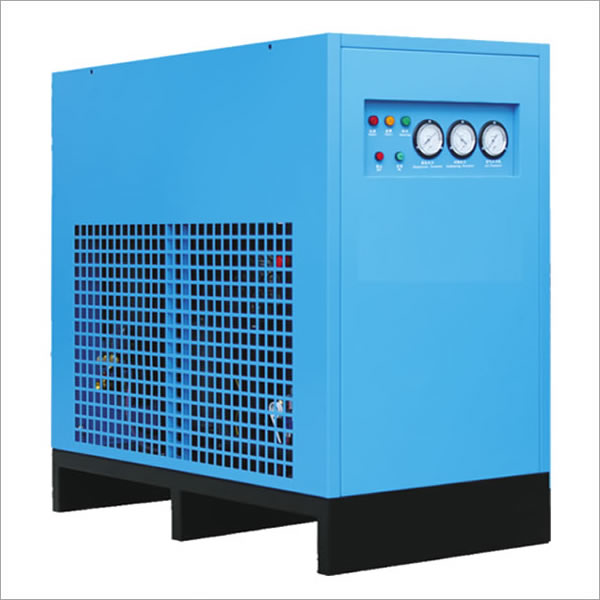

	高效冷凍式干燥機參數

型號	處理量（Nm³/min)	接口管徑	制冷功率(KW)	重量（Kg)	外形尺寸（mm)L×W×H)
KLD-10A	0.8	ZG½″	0.8	55	400×640×600
KLD-15A	1.7	ZG1″	1	60	450×630×670
KLD-20A	2.6	ZG1″	1	85	450×700×920
KLD-30A	3.8	ZG1½″	1.25	105	500×850×970
KLD-40A	5.6	ZG1½″	2	130	500×850×970
KLD-50A	6.8	ZG2″	2	200	560×900×1070
KLD-60A	7.8	ZG2″	2	200	560×900×1070
KLD-75A	10.5	ZG2″	3.6	225	670×1180×1130
KLD-100A(W)	13.8	ZG2″	3.8	260	670×1180×1130
KLD-120A(W)	16.6	ZG2″	4	350	670×1180×1130
KLD-150A(W)	22.6	DN80	5	420	1360×710×1186
KLD-200A(W)	28.3	DN80	5.5	490	1500×970×1362
KLD-300A(W)	36	DN80	7.5	550	1650×970×1422
KLD-350A(W)	45	DN100	10	660	1810×1090×1698
KLD-380A(W)	55	DN125	11	940	2100×1250×1830
KLD-450A(W)	65	DN125	12	1120	1300×1450×2000
KLD-480A(W)	87	DN150	18.78	1600	1750×2400×1560
KLD-600A(W)	110	DN150	22	1800	1850×2600×1800

備注：
1.制冷劑：R22(R134a環保冷媒可定制) A表示風冷型 W表示水冷型
2.進氣溫度（℃）：＜80℃ 環境溫度（℃）：＜40℃ 壓力露點（℃）：2-10


	微熱再生吸附式干燥機參數

型號	處理量	加熱功率	接口管徑	重量	外形尺寸
型號	（Nm³/min)	(Kw)	接口管徑	（Kg)	（mm)L×W×H)
KSW-10A	0.8	1	ZG½″	120	690×500×915
KSW-15A	1.7	1	ZG1″	180	700×370×1490
KSW-20A	2.6	1	ZG1″	300	700×370×1590
KSW-30A	3.8	2	ZG1½″	350	850×470×1650
KSW-40A	5.6	2	ZG1½″	510	1000×570×1965
KSW-50A	6.8	2	ZG2″	510	1000×570×1965
KSW-60A	7.8	2	ZG2″	550	1100×570×2000
KSW-75A	10.5	3	ZG2″	780	1250×620×2100
KSW-100A	13.8	3	ZG2″	780	1250×620×2100
KSW-120A	16.6	4	ZG2″	900	1250×620×2170
KSW-150A	22.6	4	DN80	1280	1250×745×2440
KSW-200A	28.3	4	DN80	1520	1280×745×2440
KSW-300A	36	4	DN80	1760	1300×745×2595
KSW-350A	45	6	DN100	2200	1400×915×2595
KSW-380A	55	6	DN125	2600	1840×1075×2595
KSW-450A	65	8	DN125	3100	1840×1075×2595
KSW-480A	87	8	DN150	4100	2230×1265×2595
KSW-600A	110	10	DN150	5200	2800×1265×3200

工況條件與技術指標
壓力露點: ≤-40℃～-70℃ 進氣含油量: ≤0.01ppm
工作壓力：0.6～1.0Mpa 再生氣量： ≤4～6%
干燥劑: 活性氧化鋁和分子篩    再生方式 : 微熱再生
工作方式: 兩吸附筒交替連續工作       周期： T=120～480分鐘
控制方式：微機程序控制     安裝方式: 室內，無基礎


	無熱熱再生吸附式干燥機參數

型號	處理量	接口管徑	重量	外形尺寸
型號	（Nm³/min)	接口管徑	（Kg)	（mm)L×W×H)
KSD-10A	0.8	ZG½″	120	690×500×915
KSD-15A	1.7	ZG1″	180	700×370×1490
KSD-20A	2.6	ZG1″	300	700×370×1590
KSD-30A	3.8	ZG1½″	350	850×470×1650
KSD-40A	5.6	ZG1½″	510	1000×570×1965
KSD-50A	6.8	ZG2″	510	1000×570×1965
KSD-60A	7.8	ZG2″	550	1100×570×2000
KSD-75A	10.5	ZG2″	780	1250×620×2100
KSD-100A	13.8	ZG2″	780	1250×620×2100
KSD-120A	16.6	ZG2″	900	1250×620×2170
KSD-150A	22.6	DN80	1280	1250×745×2440
KSD-200A	28.3	DN80	1520	1280×745×2440
KSD-300A	36	DN80	1760	1300×745×2595
KSD-350A	45	DN100	2200	1400×915×2595
KSD-380A	55	DN125	2600	1840×1075×2595
KSD-450A	65	DN125	3100	1840×1075×2595
KSD-480A	87	DN150	4100	2230×1265×2595
KSD-600A	110	DN150	5200	2800×1265×3200

工況條件與技術指標
進氣溫度: 0～45℃ 再生方式：無熱再生
進氣含油量: ≤0.01ppm 工作方式: 兩吸附筒交替連續工作
工作壓力: 0.6～1.0Mpa 周期：T=10～20分鐘
壓力露點：≤-20℃～-70℃ 控制方式 : 微電腦自動控制
再生氣量: ≤12% 安裝方式：室內，無基礎

干燥劑：活性氧化鋁和分子篩

高效精密過濾器參數

規格型號					處理量	濾芯數量	外型尺寸		接口尺寸	重量
KC-	KT-	KA-	KF-	KH-	Nm³/min	濾芯數量	LxW(mm)		接口尺寸	Kg
0.5	0.5	0.5	0.5	0.5	0.6	1	105	160	ZG½″	5
1	1	1	1	1	1.2	1	105	210	ZG½″	5
2	2	2	2	2	2.6	1	105	275	ZG1″	8
4	4	4	4	4	3.8	1	133	295	ZG1½″	10
5	5	5	5	5	5	1	133	420	ZG1½″	10
7	7	7	7	7	7	1	164	510	ZG1½″	15
8	8	8	8	8	8.5	1	164	550	ZG1½″	25
10	10	10	10	10	12	1	164	625	ZG2″	25
13	13	13	13	13	13.8	1	194	730	ZG2″	25
18	18	18	18	18	18	1	310	920	DN80	35
22	22	22	22	22	22	1	310	920	DN80	35
26	26	26	26	26	26	2	475	1038	DN80	80
35	35	35	35	35	35	2	475	1038	DN80	85
45	45	45	45	45	45	2	475	1038	DN100	90
54	54	54	54	54	54	3	525	1070	DN125	125
66	66	66	66	66	66	3	608	1110	DN125	135
88	88	88	88	88	88	4	617	1186	DN125	145
110	110	110	110	110	110	5	617	1186	DN150	150

備注：
額定工作壓力: 0.6MPa ~3 .0MPa 額定進口溫度：≤80℃
環境溫度: ≤40℃ 系統壓降：干降 ≤ 0.007MPa，濕降≤ 0.014MPa

過濾等級

級別	名稱	最大殘油量	含塵粒徑
KC級	除塵過器	5ppm	3μm
KT級	主管路過濾器	1ppm	1μm
KA級	油霧過濾器	0.01ppm	0.01μm
KF級	微油霧過濾器	0.001ppm	0.001μm
KH級	活性炭過濾器	0.003ppm	0.001μm

申江牌儲氣罐參數

序號	容積/壓力	設計溫度	容器總高	容器內徑	進氣口			出氣口			支座		排污閥
		℃	H		H 1	DN	螺紋	H2	DN	螺紋	D	d
1	0.3/0.8	110	1594	550	642	65	Rp11/2″	1242	65	Rp11/2	400	20	R1/2″
2	0.3/1.0		1594		642			1242
3	0.3/1.3		1598		644			1244
4	0.6/0.8	110	1905	700	680	65	Rp11/2″	1550	65	Rp11/2	490	24	R1/2″
5	0.6/1.0		1907		681			1551
6	0.6/1.3		1909		682			1552
7	1.0/0.8	110	2365	800	730	80	Rp11/2″	1960	80	Rp11/2	560	24	R1/2″
8	1.0/1.0		2367		731			1961
9	1.0/1.3		2371		733			1963
10	1.5/0.8	110	2562	900	751	80	Rp2″	2116	80	Rp/2 ''	630	24	R3/4″
11	1.5/1.0		2564		752			2117
12	1.5/1.3		2562		751			2116
13	2.0/0.8	110	2782	1000	761	80	Rp2″	2321	80	Rp/2 ''	700	24	R3/4″
14	2.0/1.0		2786		763			2323
15	2.0/1.3		2782		761			2321
16	2.5/0.8	110	2834	1100	787	80		2347	80		770	24	R3/4″
17	2.5/1.0		2836		788			2348
18	2.5/1.3		2836		788			2348
19	3.0/0.8	110	2944	1200	872	100		2432	100		906	24	R3/4″
20	3.0/1.0		2946		873			2433
21	3.0/1.3		2946		873			2433
22	4.0/0.8	110	3036	1400	913	100		2473	100		1050	24	R3/4″
23	4.0/1.0		3040		915			2475
24	4.0/1.3		3036		913			2473
25	5.0/0.8	110	3726	1400	913	125		3013	125		1050	24	R1″
26	5.0/1.0		3730		915			3015
27	5.0/1.3		3726		913			3013
28	6.0/0.8	110	4346	1400	913	125		3633	125		1050	24	R1″
29	6.0/1.0		4350		915			3635
30	6.0/1.3		4346		913			3633

注 :超出表格范圍的容器可另議
